熱壓機油門控制前后壓差過小的原因分析是什么，如何進行消除

發布時間：2023-05-10T17:02:51更新時間：2023-05-10T17:02:33 瀏覽量：75

[內容摘要]：熱壓機節流閥進行前后壓差太小的原因分析是什么？如何通過排除？在熱壓系統中，熱壓泵是定量泵，節流閥位于進油回路的熱壓缸，因此系統是進油節流速度控制系統。平板硫化機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零...

熱壓機節流閥進行前后壓差太小的原因分析是什么？如何通過排除？

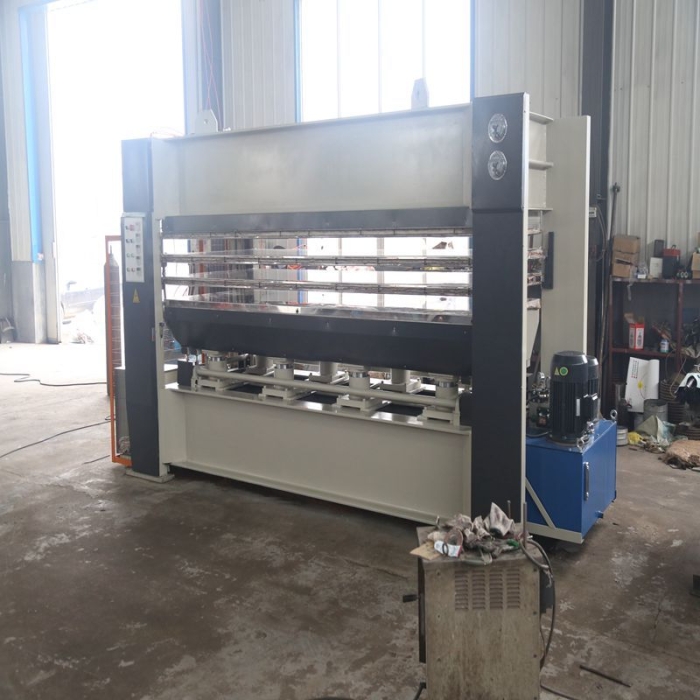

在熱壓系統中，熱壓泵是定量泵，節流閥位于進油回路的熱壓缸，因此系統是進油節流速度控制系統。平板硫化機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。多層熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。熱壓貼合機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。東莞熱壓成型機基本投資省，占地面積小，日常維護和保養簡單。泵直接傳動系統中的液壓泵均按油壓機的最大工作速度和工作壓力選定，而油壓機在充液行程、回程、輔助工序和所需工作壓力較小時，液壓泵都得不到充分利用，尤其是大噸位的油壓機，其利用系數很低。因此，油壓機趨于將工作速度和工作壓力進行分級傳動。熱壓缸為單熱壓缸，換向閥采用三位四通 o 型電磁換向閥?；貕洪y用回流止回閥。由于進油口是節流調速系統，因此在調速過程中溢流閥始終處于開啟狀態，起到恒壓和溢流的作用。

系統的故障現象是熱壓缸推動負載運動時，運動速度達不到設定值。檢查系統內各部件工作正常后，油溫為40°C，屬于正常溫度范圍。溢流閥的調節壓力為0。比熱壓缸的工作壓力高3 MPa，而這個壓力差太小，即溢流閥的調節壓力較低是造成上述故障的主要原因。

在節流控制系統回路中，熱壓缸的發展速度取決于通過節流閥的流量管理。通過節流閥，流量閥由兩個節流閥的流量時間段和節流閥前后的壓力差決定，一般達到 O。3 mpa，然后調整流量節流閥的比例，學生可以使用節流閥通過流量的穩定性。'

在上述回路中，通過熱壓機換向閥的油的壓力損失為0.2 mpa，溢流閥的調節壓力只比熱壓和油缸的工作壓力高0.3 mpa，導致節流閥前后的壓力差低于允許值(只有o ~ o impa)，通過節流閥的流量不能滿足數值設計要求，使油缸的動作達不到設定值。

故障進行排除研究方法:將溢流閥的調節經濟壓力提高到O.5~lOMPa，使節流閥前后壓差達到一個合理的壓力值，然后通過調整節流閥的流量段，使熱壓缸的運動發展速度已經達到設定值。從以上數據分析我們不難看出，節流調速回路必須能夠保證節流閥前后的壓差達到自己一定值，如果不能低于合理值，執行器的運動速度就會出現不穩定，甚至可能造成熱壓缸爬行。
