搭建熱壓機夾緊系統

發布時間：2023-02-01T16:52:59更新時間：2023-02-01T16:52:47 瀏覽量：182

[內容摘要]：在實驗室模擬液壓系統，用試驗臺的液壓動力單元代替油泵電機單元的2號部件、過濾器的1號和3號部件，只連接中間控制部分，用單桿液壓缸的13號和14號部件代替執行機構。東莞熱壓成型機 基本投資省，占地面積小，日常維護和保養簡單。泵直接傳動系統中的液壓泵均按油...

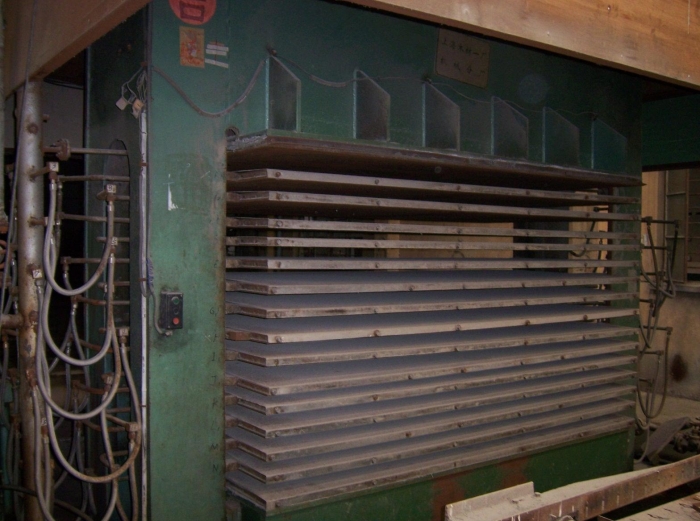

在實驗室模擬液壓系統，用試驗臺的液壓動力單元代替油泵電機單元的2號部件、過濾器的1號和3號部件，只連接中間控制部分，用單桿液壓缸的13號和14號部件代替執行機構。東莞熱壓成型機基本投資省，占地面積小，日常維護和保養簡單。泵直接傳動系統中的液壓泵均按油壓機的最大工作速度和工作壓力選定，而油壓機在充液行程、回程、輔助工序和所需工作壓力較小時，液壓泵都得不到充分利用，尤其是大噸位的油壓機，其利用系數很低。因此，油壓機趨于將工作速度和工作壓力進行分級傳動。熱壓機制造廠家一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸/活塞，然后油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。真空硫化機由主機及控制機構兩大部分組成。油壓機主機部分包括機身、主缸、頂出缸及充液裝置等。多層熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。

1.搭建CKA6136數控裝置臥式車床進行夾緊控制系統的油路

（1）熱壓機油夾回路部件安裝

在學生工作臺上按照圖2-5-5所示的位置安裝組件。注意元器件必須安裝牢固，安裝位置合理，元器件在安裝過程中不造成損壞。為了方便液壓系統的施工，在安裝板的左下角加裝了油分離器。安裝時，檢查活塞桿是否彎曲，運動是否受到干擾。方向控制閥一般保持軸的水平安裝。

(2)夾鉗入口與熱壓機四個油路的管路連接

①從動力系統進行連接P管線至分油器。左邊三個不同接頭為P管線接頭，右邊設計三個為T管線接頭。它們之間各自企業在內部網絡連通。

② 從分油管到止回閥4的進口A，從止回閥的出口B到減壓閥5的總體PI。

從減壓閥出口處的凹面壓力表，然后與管道連接到換向閥6人口 p，從換向閥6人口管道到三通接頭入口，出口一直到壓力繼電器的凹面入口 p，另一條路到換向閥6人口 p 的液壓缸。

③將左側熱壓機的夾緊液壓缸的出口B連接到三通人口。一個出口連接到壓力繼電器SPI的入口P，另一個連接到換向閥6的出口B，該出口B從換向閥6的端口T連接回油分離器的端口T。

④從分油器接油管至單向間9的人口A，從單向閥的出口B接管線至減壓閥10的人口PI。從減壓閥的出口P2接壓力表可以再用各種管線進行連接至換向控制閥門的入口P，從換向閥11的A口接管線至液壓缸的入口C。

⑤ 右液壓缸出口D接三通接頭，一個出口接壓力繼電器SP3進口P，另一個出口接換向閥B口，配油模塊T口從換向閥T口接回。從機油分配器的端口T連接回油箱的端口T。
