熱壓機溢流閥壓力不穩定故障排除實例

發布時間：2023-05-04T11:06:23更新時間：2023-05-04T11:06:10 瀏覽量：66

[內容摘要]：熱壓機安全閥壓力不穩故障分析及排除實例升降平臺的液壓系統安裝在熱壓機中，兩個頂升液壓缸采用雙泵雙回路控制，實現雙缸同時動作或單缸動作。真空平板硫化機一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油...

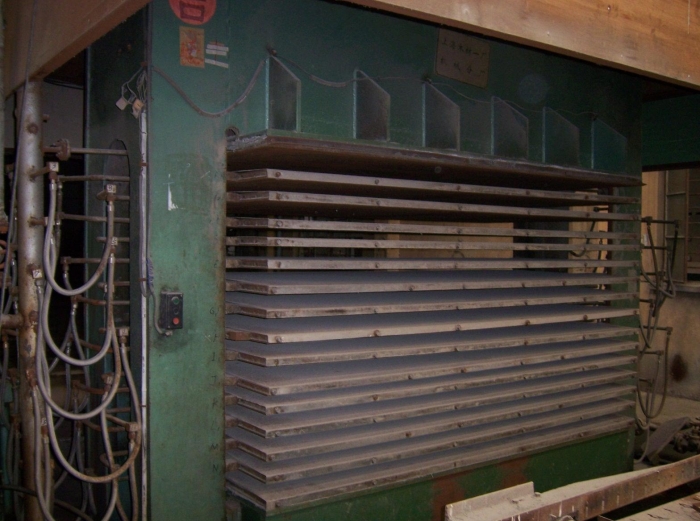

熱壓機安全閥壓力不穩故障分析及排除實例

升降平臺的液壓系統安裝在熱壓機中，兩個頂升液壓缸采用雙泵雙回路控制，實現雙缸同時動作或單缸動作。真空平板硫化機一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸/活塞，然后油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。全自動熱壓成型機最后通過單向閥使液壓油在油箱循環使油缸/活塞循環做功從而完成一定機械動作來作為生產力的一種機械。雙層平板硫化機操作者應熟悉油壓機的一般性能和結構，禁止超負荷使用。油壓熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。兩個回路對應的熱壓機液壓元件規格與管道直徑相同。使用中發現定量泵1和2同時啟動，溢流閥3和4壓力不穩定，并伴有

振動和I噪聲。試分析問題解決之。

（1）滑熱壓機故障原因分析=試驗表明，單泵啟動、單缸運行時，溢流閥調節的壓力穩定，沒有明顯的振動和噪音，但當兩個泵同時啟動時，即當兩個溢流閥同時工作時，出現上述故障。對液壓系統的分析表明，兩個安全閥除了共用回流管路外沒有其他連接。顯然，故障的原因是普通回油管

法令。如果仍按單回路直徑設計選擇總回路，則熱壓機必須使雙泵按時同時供水，使安全閥回路口背壓增大。兩個安全閥共用一個回油管。由于兩泵同時工作時兩油流的相互作用，容易產生壓力波動，安全閥回油口背壓明顯增大，在這兩個因素的相互作用下，系統壓力不穩定，產生振動和噪聲。

(2)方案Z:一種方法是將兩個溢流閥的回油管路分別接到油箱上，避免相互干擾。z:另一種方法是加大組合總回油管路的直徑，將兩個溢流閥都改為外泄式，即通過先導閥口的油流與主閥的回油腔分開，單獨連接到油箱。
